溫州切邊模的設計及應用要點

切邊加工常用于拉深或成形完成后零件邊緣的修整，根據拉深件料厚、尺寸精度的要求 及生產批量大小、拉深材料性能的不同可選擇不同的切邊方法，常用的切邊方法主要有直接 切邊、擠壓切邊、對角切邊、內漲式切邊、浮動式切邊等，一般來說，不同的切邊方法需通 過與其相對應的切邊模來完成。

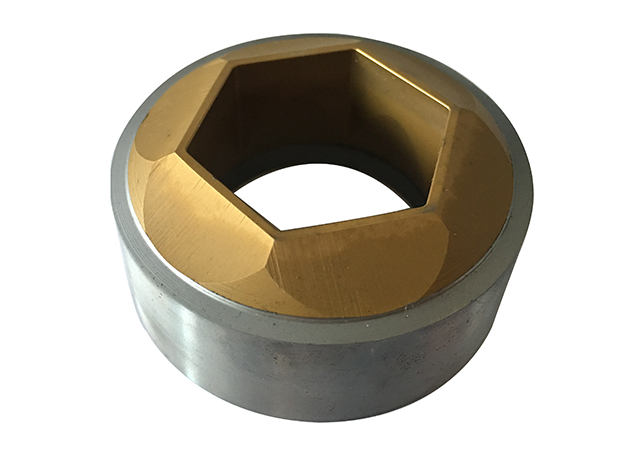

溫州切邊模的設計及應用要點

(1)直接溫州切邊模

直接切邊模可用于拉深件髙度較大、無凸緣筒（矩）形或帶凸緣筒（矩）形的切邊，料 厚適用范圍較廣。直接切邊模的工作原理、結構與普通落料模相似，結構形式主要有正裝式及倒裝式兩 種。

與普通落料模形式不同的是，倒裝式直接切邊模對廢料的清除常采用廢料切刀切斷清 除，廢料切刀的刃口面應比凸模的刃口低3?5倍料厚，以免切邊時啃傷刃口，數值應為5mm,使切邊凸模刃磨刃口時方便，帶凸緣倒裝式直接切邊模結構。正裝式結構可用彈壓或固定卸料板整體清除。

(2)浮動式溫州切邊模的設計要點

浮動式切邊模的設計難點在于導板及切邊凹模的設計，其中關鍵的又在于導板的設計，設計導板應先決定切邊凹模的動作，再按動作的要求來設計導板的形狀和尺寸，而導的形狀和尺寸確定后，則可對切邊凹模進行設計。
